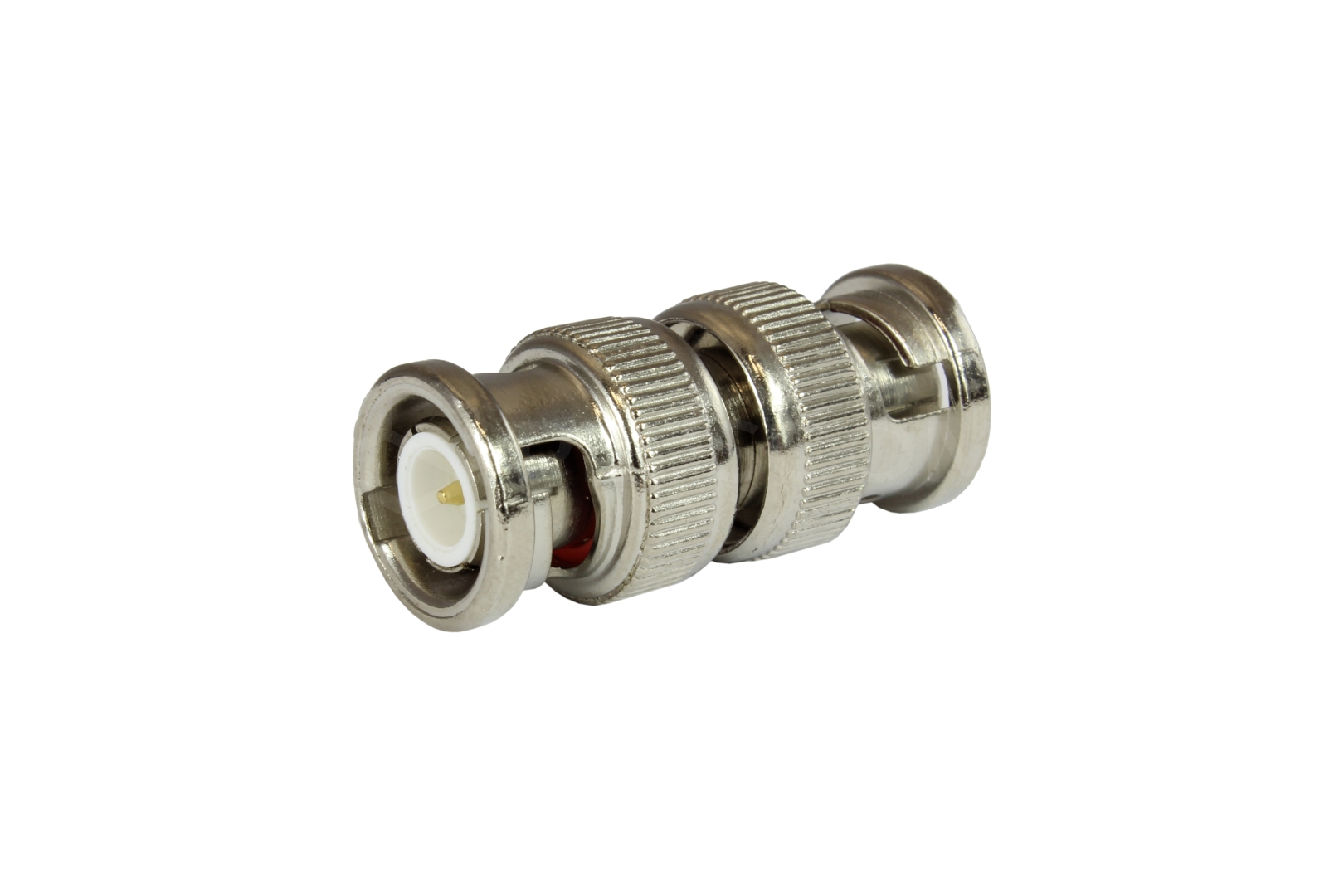

Wer im Bereich der Videoüberwachung oder in einem Elektroniklabor arbeitet, kennt diesen Moment der Unsicherheit: Ein Bild flackert, das Oszilloskop liefert Rauschen statt Kurven oder die SDI-Verbindung bricht ständig ab. Oft liegt das Problem nicht am teuren Endgerät, sondern an einer simplen, aber fehlerhaften Brücke zwischen zwei Geräten. Eine hochwertige BNC Plug To BNC Plug Verbindung ist hier das Rückgrat jeder stabilen Signalübertragung, weil sie mechanische Verriegelung mit elektrischer Präzision kombiniert. Ich habe in meiner Laufbahn hunderte Kabel konfektioniert und dabei gelernt, dass billiges Material am Ende immer doppelt so viel Zeit kostet. Wer hier spart, riskiert Reflexionen und Dämpfungsverluste, die besonders bei hohen Frequenzen jedes Signal zerstören.
Die technische Überlegenheit der Bajonettkupplung
BNC steht für Bayonet Neill-Concelman und benennt damit direkt die wichtigste Eigenschaft: den Bajonettverschluss. Im Gegensatz zu Cinch-Steckern, die nur durch Reibung halten, wird dieser Steckverbinder fest verriegelt. Das ist in Umgebungen mit Vibrationen oder bei mobilen Kamera-Setups Gold wert. Ein kurzer Dreh nach rechts und die Verbindung sitzt bombenfest. Das schützt nicht nur vor versehentlichem Herausziehen. Es sorgt auch für einen konstanten Anpressdruck des Innenleiters.
Impedanz als kritischer Faktor
Es gibt zwei Welten in der Welt dieser Steckverbinder: 50 Ohm und 75 Ohm. Das sieht von außen fast gleich aus, ist aber elektrisch ein gewaltiger Unterschied. In der Funktechnik und im Labor nutzen wir meist 50 Ohm. Die Videotechnik, von analogem CVBS bis hin zu modernem 12G-SDI, setzt konsequent auf 75 Ohm. Wenn du einen 50-Ohm-Stecker auf ein 75-Ohm-Kabel presst, erzeugst du eine Impedanz-Fehlanpassung. Das Signal wird an dieser Stelle teilweise zurückgeworfen. Stell dir das wie eine Wasserwelle vor, die gegen eine Wand klatscht. Ein Teil der Energie geht verloren, der andere Teil stört das ankommende Signal. Für eine saubere Übertragung ist die Wahl der richtigen BNC Plug To BNC Plug Komponenten daher die Grundvoraussetzung.
Aufbau eines Qualitätssteckers
Ein guter Stecker besteht meist aus einer Messinglegierung, die hochwertig beschichtet ist. Nickel ist Standard für das Gehäuse, während der Innenkontakt oft vergoldet wird. Gold oxidiert nicht. Das ist besonders wichtig, wenn die Anlage jahrelang in einem feuchten Keller oder in einem Schaltschrank im Außenbereich hängen muss. Billige Kopien verwenden oft minderwertigen Spritzguss, der bei zu viel Druck einfach bricht. Wer einmal versucht hat, einen abgebrochenen Pin aus einer teuren SDI-Kreuzschiene zu operieren, weiß, warum Qualität hier Priorität hat.
Installation und Handhabung von BNC Plug To BNC Plug
Die Montage entscheidet über Erfolg oder Misserfolg. Früher war das Löten dieser Verbindungen weit verbreitet, doch heute dominiert die Crimptechnik. Das geht schneller und ist mechanisch stabiler, sofern man das richtige Werkzeug besitzt. Eine gute Crimpzange kostet Geld, aber sie liefert einen definierten Pressdruck, der den Stecker untrennbar mit dem Schirmgeflecht verbindet.
Häufige Fehler beim Crimpen
Der klassische Fehler ist das zu weite Abisolieren. Wenn das Geflecht aus dem Stecker herausschaut oder der Innenleiter zu lang ist, leidet die Schirmung. Ein einzelnes Drähtchen der Abschirmung, das den Innenleiter berührt, führt zu einem Kurzschluss. Das Signal ist weg. Profis nutzen spezielle Abisolierwerkzeuge, die mit einem Schnitt alle Ebenen des Koaxialkabels perfekt vorbereiten. Ein Blick in die technischen Datenblätter von Herstellern wie Neutrik zeigt, wie genau diese Maße eingehalten werden müssen.
Reinigung und Wartung
Steckverbindungen altern. Staub, Fett von den Fingern oder Oxidation verschlechtern den Kontaktwiderstand. In einem professionellen Studio sollten Kontakte regelmäßig mit Isopropanol gereinigt werden. Man sieht es dem Stecker oft nicht an, aber mikroskopische Verschmutzungen wirken wie ein Isolator. Wenn ein Signal sporadisch ausfällt, ist der erste Schritt immer: Abstecken, reinigen, neu stecken. Meistens ist das Problem damit erledigt.
Einsatzgebiete in der modernen Infrastruktur
Obwohl Glasfaser immer mehr Boden gewinnt, bleibt Kupfer im Nahbereich ungeschlagen. In der Veranstaltungstechnik werden Signale oft über 50 oder 100 Meter transportiert. Hier kommen massive Trommeln mit RG59 oder RG6 Kabeln zum Einsatz. Diese Kabel sind robust und lassen sich vor Ort reparieren.
SDI und HD-Videoübertragung
Im Broadcast-Bereich nutzen wir das Serial Digital Interface. Hier fließen enorme Datenraten über die Koaxialleitung. Ein 4K-Signal mit 60 Bildern pro Sekunde verzeiht keine Fehler in der Kette. Jede Schnittstelle muss präzise gefertigt sein. In Deutschland ist der ZVEI eine gute Anlaufstelle, um sich über Normen in der Elektroindustrie zu informieren. Die Einhaltung der Spezifikationen sorgt dafür, dass Geräte unterschiedlicher Hersteller reibungslos zusammenarbeiten.
Messtechnik im Labor
Oszilloskope sind die Augen des Elektronikers. Jede Messspitze wird über diese Schnittstelle angeschlossen. Hier kommt es auf eine extrem niedrige Kapazität an. Wenn du Hochfrequenzschaltungen entwickelst, kann ein schlechter Adapter das Messergebnis komplett verfälschen. Du misst dann nicht mehr deine Schaltung, sondern die Unzulänglichkeiten deines Kabels. Ein stabiler Aufbau ist hier Pflicht.
Mechanische Belastbarkeit und Umwelteinflüsse
Ein oft unterschätzter Punkt ist die Zugentlastung. Ein Kabel hängt oft mit seinem Eigengewicht an der Buchse des Geräts. Ohne Knickschutz bricht der Innenleiter direkt hinter dem Steckergehäuse. Das passiert schleichend. Erst gibt es Pixelfehler, dann ist das Bild schwarz. Hochwertige Steckverbinder haben eine lange Tülle, die den Biegeradius begrenzt.
Einsatz im Außenbereich
BNC-Verbindungen sind standardmäßig nicht wasserdicht. Wenn eine Überwachungskamera im Regen montiert wird, muss die Verbindung in eine wetterfeste Box oder mit speziellem Vulkanisierband geschützt werden. Es gibt zwar spezielle Ausführungen mit O-Ringen, aber verlassen würde ich mich darauf allein nie. Feuchtigkeit zieht durch Kapillareffekte tief in das Kabel ein und zerstört es von innen durch Korrosion des Schirmgeflechts. Das Kabel wird dann schwarz unter dem Mantel – man nennt das „Black Wire Disease“. Dann hilft nur noch der komplette Austausch.
Temperaturunterschiede
In Rechenzentren oder Ü-Wagen können die Temperaturen stark schwanken. Metall dehnt sich aus und zieht sich zusammen. Billige Stecker lockern sich dadurch mit der Zeit. Der Bajonettverschluss wirkt hier entgegen, da er durch eine Feder im Inneren immer unter Spannung steht. Das hält den Kontakt auch bei thermischer Belastung stabil.
Auswahl des richtigen Kabels
Der Stecker ist nur die halbe Miete. Das Kabel muss zum Einsatzzweck passen. Ein RG58 Kabel ist flexibel, hat aber eine hohe Dämpfung. Es eignet sich für kurze Strecken im Labor. Für Video über lange Distanzen greift man eher zu RG59 oder bei extremen Anforderungen zu RG6 oder RG11. Diese Kabel sind steifer und dicker, transportieren das Signal aber deutlich weiter.
Schirmungseffektivität
In einer Welt voller WLAN, Bluetooth und Mobilfunk ist die Schirmung wichtiger denn je. Ein einfaches Geflecht reicht oft nicht mehr aus. Gute Kabel haben eine Kombination aus Folie und Geflecht. Das schützt vor niederfrequenten und hochfrequenten Störungen. Wenn du dein Smartphone neben ein schlecht geschirmtes Kabel legst, hörst du bei Analogsignalen das typische Knattern. Bei digitalen Signalen steigt die Bitfehlerrate, bis der Receiver den Stream verliert.
Flexibilität vs. Dämpfung
Es gibt immer einen Kompromiss zwischen der Biegsamkeit und der Signalqualität. Ein Massivdraht im Kern leitet besser, bricht aber schneller, wenn man ihn oft bewegt. Für Festinstallationen im Kabelkanal ist Massivdraht super. Für Handkameras oder mobile Messplätze nehmen wir Litze. Die dämpft zwar etwas mehr, hält aber die ständige Bewegung aus, ohne zu brechen.
Praxistipps für den Alltag
Ich habe über die Jahre ein paar goldene Regeln entwickelt. Erstens: Kaufe niemals die billigsten Adapter-Sets von unbekannten Plattformen. Diese bestehen oft aus verchromtem Zinkguss und haben miserable Toleranzen. Zweitens: Beschrifte deine Kabel an beiden Enden. Nichts ist nerviger als eine Fehlersuche in einem Wust aus schwarzen Leitungen. Drittens: Teste jedes neue Kabel, bevor du es fest verbaust. Ein einfacher Durchgangsprüfer zeigt dir sofort, ob du einen Kurzschluss eingebaut hast.
Fehlersuche systematisch angehen
Wenn eine Verbindung streikt, tausche das Kabel gegen ein bekanntes, funktionierendes aus. Bleibt der Fehler? Dann liegt es an der Buchse. Ist der Fehler weg? Dann untersuche den Stecker. Oft ist der Mittelstift nach hinten gerutscht, weil er nicht richtig eingerastet war. Ein sanfter Zug am Kabel nach dem Crimpen verrät, ob die Verbindung mechanisch hält.
Werkzeugpflege
Deine Crimpzange ist ein Präzisionswerkzeug. Lass sie nicht fallen und halte die Pressbacken sauber. Ein kleiner Metallsplitter in der Form kann den gesamten Pressvorgang ruinieren. Ich öle meine Werkzeuge gelegentlich leicht ein, damit die Mechanik geschmeidig bleibt. Das spürt man bei jedem Klick.
Zukunft der BNC-Technik
Totgesagte leben länger. Obwohl IP-Kameras und Glasfaser omnipräsent sind, bleibt die Koaxialtechnik relevant. Die Übertragung von 12G-SDI über Kupfer ist eine technische Meisterleistung, die zeigt, was in diesem alten System noch steckt. Es ist einfach, zuverlässig und braucht keine IT-Konfiguration. Einstecken, drehen, läuft. Das ist ein unschlagbares Argument am Set oder in der Fabrikhalle.
Nachhaltigkeit durch Qualität
Ein hochwertiges Kabel hält Jahrzehnte. Ich habe Anlagen gesehen, die seit den 90er Jahren klaglos ihren Dienst verrichten. Billigware hingegen landet nach zwei Jahren im Elektroschrott. Wer Qualität kauft, schont Ressourcen und die eigenen Nerven. Es lohnt sich, bei Distributoren wie RS Components nach Markenware zu schauen.
Integration in moderne Systeme
Oft müssen wir heute alte Analogstrecken in digitale Netzwerke integrieren. Dafür gibt es Baluns und Medienkonverter. Aber auch hier gilt: Die Verbindung vom Konverter zum Kabel muss sitzen. Ein wackeliger Stecker am Eingang des Encoders verursacht Artefakte, die man fälschlicherweise der Netzwerkbandbreite zuschreiben könnte. Die physische Ebene, der Layer 1, muss immer zuerst geprüft werden.
- Prüfe die Impedanz deiner Geräte (50 oder 75 Ohm).
- Wähle das passende Kabel für die benötigte Distanz.
- Verwende hochwertiges Werkzeug für die Montage der Stecker.
- Reinige die Kontakte vor dem Zusammenstecken.
- Verriegle den Bajonettverschluss immer vollständig durch eine spürbare Drehung.
- Schütze Außenverbindungen mechanisch gegen Feuchtigkeit.
- Teste die fertige Leitung mit einem Multimeter oder Kabeltester auf Kurzschlüsse.
